一、鍋爐水地暖系統
1、地暖系統原理和優點
A、地暖工作原理：地暖系統通過安裝在地板下的熱水盤管或者發熱電纜，向地面輻射熱量。
B、地暖的優點
?。?）舒適性：當系統運行時，熱流由下而上，暖遍全身，這是為人體供暖的最佳方式，尤其對老年人感覺更舒適。地暖采暖室溫均勻，無風吹感，倍感舒適。而且無論室外如何寒冷，室內保證熱量充足，溫暖如春。
（2）增加室內空間可用性 ：地暖采用地面下埋設管道的方式，不同于傳統的管道、散熱器供暖方式，增加了室內空間的使用面積，并便于裝修和家具的布置。
?。?）節省燃料 ：采用空調取暖時，室內天花板處溫度高，地面溫度低，其溫度差約有10℃左右?？照{(diào)采暖把能耗浪費在無用房間上部。而采用地暖時，地面溫度高，天花板處溫度低。人的活動空間主要限于室內高度一半以下，而地暖跟它相反，因此比其他取暖方式節省能源。
2、地暖的采暖模式以及各自的組成部分
A、電地暖：利用電能通過電阻絲產生熱量，通過房間溫度控制器進行通斷電的控制從而控制房間溫度。
主要組成部分：電纜線（熱源） 擠塑板（下保溫層） 反射膜（反射紅外線） 控制器（控制溫度）、邊界保溫條（邊界側保溫）

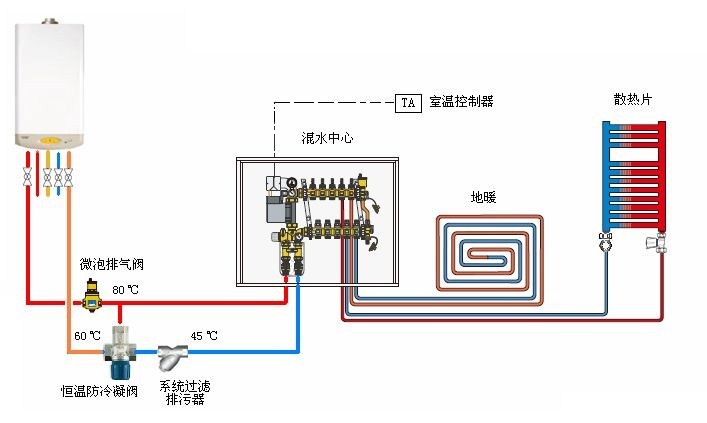

B、水地暖：系統運行狀況同水冷機組相似，通過分水器將加熱過的水均勻分散到每個不同的房間，通過房間溫度控制器控制熱電閥的開啟度從而達到控制房間溫度的要求。
主要組成部分：鍋爐（提供熱源）、分水器（分散熱源）、 水泵（給熱源的分分散提供相應動力）、地暖盤管或暖氣片（熱源載體，保證房間的熱量控制）、熱電閥（控制房間的溫度的執行機構）、溫度控制器（調節房間溫度）、擠塑板（下保溫）、反射膜（反射紅外線）、邊界保溫條（邊界側保溫）
3、地暖鋪設方法和優缺點對比
A、地暖的鋪設方法
?。?）濕式鋪法
濕式鋪法是現在最常見的地暖鋪法形式，濕式地暖的保溫板和干式地暖的保溫板不同，它沒有卡槽，保溫板上鋪反射膜，然后是鋼絲網，然后是地暖盤管。
地暖盤管分別用扎帶和卡釘固定，由于地暖盤管固定在保溫板之上，所以保溫效果較好?！ ?/span>
地暖的回填層主要是起到了蓄熱和散熱的功能，埋在地下的地暖管材通過加熱回填層來向上輻射散熱。
（2）干式鋪法
地暖干式鋪法形式也可稱之為薄式地暖鋪法，因其沒有回填層所以較薄。一般情況下，薄式地暖多用于凈空間較矮的房間使用。
薄式地暖的保溫板上有地暖盤管的卡槽，地暖盤管正好卡在槽里，不需要用卡釘固定。地暖盤管盤好后正好與保溫板層一致，木地板可直接鋪在上面，由于無回填層，加上地板厚度，地面只增加3公分左右。
4、地暖鋪設示意圖

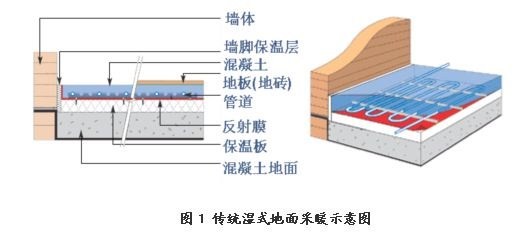

A、濕式鋪法示意圖

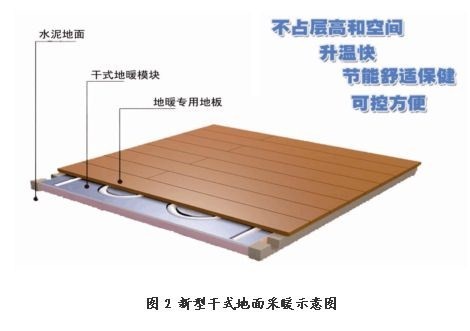

B、干式鋪法示意圖：
C、干式鋪法和濕式鋪法之間的對比
（1）預熱溫度：干式鋪設比濕法鋪設節省時間200％ 以上。
?。?）干式鋪設主材：帶槽擠塑板、帶槽鋁板、地暖管、鋁膠帶；干式鋪設因采用帶槽鋁板傳熱是濕法鋪設的200％以上，從而達到了快速取暖的效果。
（3）燃料用量：干式鋪設比濕法鋪設節省42.5％ 燃料費。濕法鋪設混凝土供暖方式水溫在45度至65度下產生熱量；干式鋪設在40度至45度的水溫下可產生同樣的熱量。
（4）施工工期：濕法鋪設分兩天完成施工，另加3天以上的混凝養生期;干式鋪設施工可當日完成。
（5）厚度：濕法鋪設包括混凝土5公分左右加木地板厚度;干式鋪設隱藏在地板格式內不影響房內高度空間。
（6）維修和改造方面：濕法鋪沒改造方面不方便；干式鋪設便于改裝，便于下次裝修時改裝、也可以拆除移至別處再用在冷熱空氣比重差的作用下,室內形成空氣自然對流，創造出具有理想溫度分布的室內熱微氣候，使室內環境達到人體感官最舒適的狀態。地暖系統散熱均勻、熱效高，可通過溫控器調節室內溫度,并能根據家庭生活規律和節奏, 定時自動開關機。
（7）熱惰性：干式鋪法的熱惰性比濕式鋪法的熱惰性差，如果鋪設達不到要求會產生溫度不均的現象；
5、各主要部件的工作原理
A、溫控器
溫控器主要分為電子式溫控器和機械式溫控器
?。?） 電子式溫控器：主要通過熱敏電阻感應房間溫度，以控制電流的方式控制熱電閥的開啟度達到控制房間溫度的目的，一般為反饋精確控制；
?。?） 機械式溫控器：內部為雙金屬片或者金屬膜盒，根據問題的熱脹冷縮調節在設定溫度下的加熱，一般控制模式為前饋模糊控制；
?。?） 控溫模式
地暖的控溫模式一般分為管路獨立控制和區域控制
獨立控制：每一路分水器管道單獨控制；
區域控制：按照區域劃分，每一個區域一個溫控器，控制多路管道。

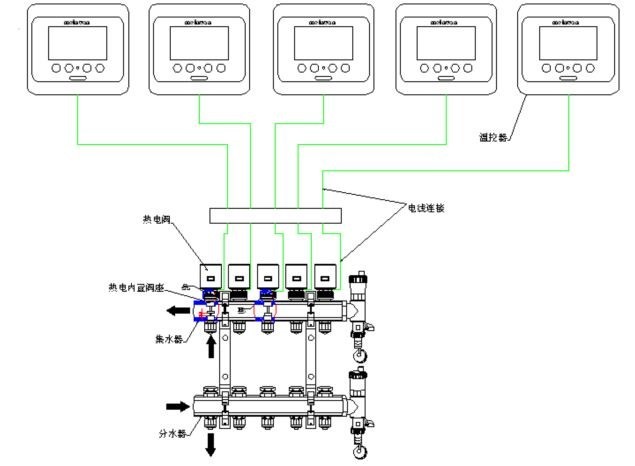

B、熱電閥控制系統
熱電閥通過電流的大小控制閥門的開啟度，從而調節管道里水量的大小控制房間的升溫速度和溫度高低。
控制方式：溫度控制面板通過感溫探測器感知房間溫度，同時根據房間溫度同設定溫度的對比選擇增加熱量或者減少熱量，反饋給熱電閥控制閥門開啟度的大小。如房間溫度低于設定溫度，熱電閥的開啟加大，如果房間溫度高于設定溫度，熱電閥的開啟度減小。
C、地暖盤管
(1)PERT耐熱聚乙烯管道品牌：喬治菲斯?fàn)?、金德、南京菲時特
(2)PEX交聯聚乙烯管無需添加任何有毒的需要交聯劑和催化劑因此產品對做運輸?shù)牧黧w，水或其他流體，不會產生污染，也不會在使用過程中有低分子物析出，保持整個水體輸送系統免受污染，這也特別適用于很多純水等高要求的流體輸送；品牌：德國適加、德國瑞好等?！ ?/span>
(3)鋁塑復合管：使用較少。
注意事項：分水器每一路出來的地埋管在地表以下必須無任何接頭，地暖盤管鋪設完成以后不能重壓使其變形或用尖銳物品破壞。
D、分集水器和PE盤管
分集水器主要作用：將熱源分配至所需熱量的每一個區域；
注意事項：
?。?）分集水器的每路管道長度不能超過100米；
（2）單個分集水器的路數一般不能超過6路，否則就會導致調試的困難度增加；

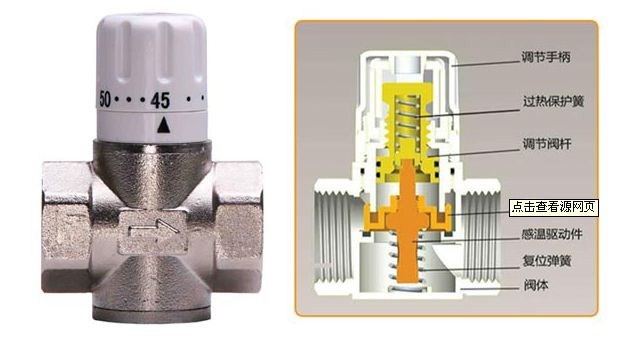

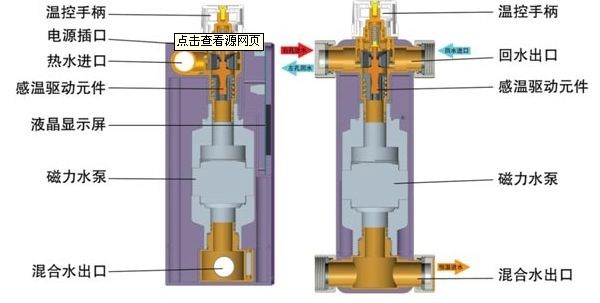

E、混水閥
主要作用：將鍋爐出來的高溫水混合原集水器中的低溫水使地暖的供水溫度符合采暖標準的45~55度；
F、流量平衡閥
主要作用：維護各地暖區域間的水力平衡，保證地暖在同時開啟的狀態下不發生搶水現象，使各區域的控制模式簡單，能夠正常使用。
G、循環水泵
主要作用：通過水泵聯動器同壁掛爐的內置水泵聯動，增加壁掛爐內置水泵克服采暖管道內水的沿程阻力和局部阻力的能力；一般采用威樂或格蘭富品牌。
F、壓差旁通閥
在設置了獨立溫控的采暖各區域，隨著各水路的開啟和關閉，系統內的水流量和系統壓力將會不斷變化，可能會超過鍋爐的額定工作壓力，安裝壓差旁通閥可以使系統運轉平穩。
H、泄水閥和排氣閥、抗冷凝平衡閥
(1)泄水閥：在維護地暖時可以通過泄水閥將地暖管道中的水放掉，使地暖的維護更加方便；
(2)排氣閥：將管路中的不凝性氣體放出，防止管路氣堵。如果管路中的不凝性氣體增多，將會降低地暖的采暖面積，同時導致系統的壓力不平衡；
(3)抗冷凝平衡閥：采暖回水溫度過低將會導致?lián)Q熱器表面溫度與煙道溫度差異過大，換熱器表面出現凝水現象，冷凝水同煙氣中的硫化氫以及氮氧化合物形成酸而腐蝕換熱器，影響鍋爐的工作效率和其使用壽命。
6、地暖使用的注意事項
?。?）第一次使用地暖時注意升溫循序漸進，緩慢升溫，防止地板因?yàn)檫^熱產生龜裂。（第一天20度，第二天25度，第三天30度，從第四天開始可以正常使用采暖對應的供水溫度45度）。
（2）長時間停用后再次使用時，加熱方法參照第一次使用時的注意事項。
?。?）進行采暖時，地面溫度不能過高，一般控制在地面溫度28~30度，如果過高容易導致地板變形。
